JXH型小拉桿橫向波紋補償器

JXH型小拉桿橫向波紋補償器,由兩段波紋管，中間接管及帶有限位螺母的小拉桿等零件組成。小拉桿不能承受內壓推理。JXH型小拉桿橫向波紋補償器可以補償彎曲管段的橫向位移和角項位移，同時可以補償軸向位移。JXH型小拉…

產品介紹相關產品相關資訊立即訂購阿里巴巴入口鏈接

【好管道新躍造】

鞏義市新躍供水材料有限公司專業生產各種型號補償器，型號齊全，質量保證，支持來圖定制。

（1）JXH型小拉桿橫向波紋補償器均按國標標準加工制作，口徑不同，高度不同。如有特殊長度要求，波數要求請及時聯系旺旺在線客服或者加客服QQ：2172152931。

（2）隨貨發檢驗報告、合格證等資料。

（3）承接各種大型工程，如：【中國水利水電第十一工程局有限公司安裝分局武漢泵站DN2800\DN3200柔性、剛性防水套管；蘭州市政建設集團有限責任公司；合肥地鐵2號線；江蘇江都建設集團有限公司；陜西華海水利工程有限公司；新疆和山巨力化工有限公司；北京興順康蘭工程機械有限公司等等】

（4）出口孟加拉污水處理廠工程，中南亞等地區

（5）報價均為出廠價，不含稅運�？砷_17％增值稅專用發票，如需含稅運請提前說明。

（6）產品型號過多，價格無法一一注明，下單前請咨詢旺旺或者電話：13526621751

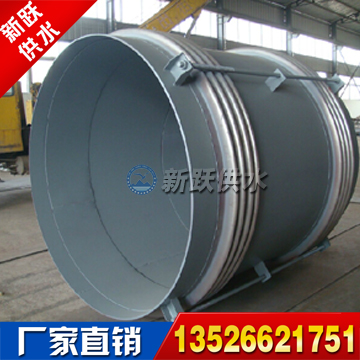

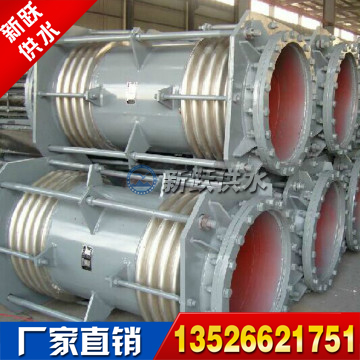

······以下圖片均為新躍供水廠家實景實地拍攝，盜圖必究！······

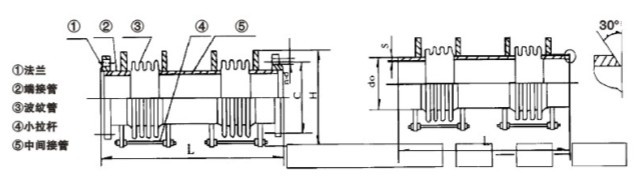

JXH型小拉桿橫向波紋補償器,由兩段波紋管，中間接管及帶有限位螺母的小拉桿等零件組成。小拉桿不能承受內壓推理。JXH型小拉桿橫向波紋補償器可以補償彎曲管段的橫向位移和角項位移，同時可以補償軸向位移。JXH型小拉桿橫向波紋補償器安裝完后，務必將小拉桿上的落幕松開并離開耳片一段距離。

JXH型小拉桿橫向波紋補償器又叫煤粉管道專用三維波紋補償器是專為煤粉管道設計的一種專用補償器，波紋管為1Cr18Ni9Ti或SUS304材質制造，采用多層一次液壓成型工藝，可以補償軸向、角向、橫向及各方位的合成位移。產品有極強的耐磨性，具有補償量大、產品性能好、使用壽命長、等多種優點于一身，因此深受用戶的贊譽。煤粉的高速磨擦和產品結構的不合理，是造成補償器過早損壞的主要原因，其導流筒采用加厚耐磨鋼加之不同的結構設計，使耐磨波紋補償器更具有優越的性能。

♦小拉桿橫向型補償器習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。小拉桿橫向型補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。

設計溫度：-20℃～+400℃ 產品代號：JXH 型號標注:JXH波紋管型式-連接形式壓力-通徑-補償量

公稱	壓力 0.6Mpa		壓力 1.0Mpa		壓力 1.6Mpa		有效面積 A	焊接端管	總長	重量
通徑	壓力 0.6Mpa		壓力 1.0Mpa		壓力 1.6Mpa		cm 2	d × t	L	kg
DN	軸向位移 / 軸向鋼度 mm/	橫向位移 / 橫向鋼度 mm/	軸向位移 / 軸向鋼度 mm/	橫向位移 / 橫向鋼度 mm/	軸向位移 / 軸向鋼度 mm/	橫向位移 / 橫向鋼度 mm/		mm	mm	F/H
	(N/mm)	(N/mm)	(N/mm)	(N/mm)	(N/mm)	(N/mm)
100	32/210	96/8.0	28/252	86/9.6	26/302	Dec-78	154	0.8 × 4	1000	30
		200/2.0		180/2.5		162/3.1			1500	36
		306/0.89		275/1.1		248/1.3			2000	41
		411/0.50		370/0.6		333/0.75			2500	47
125	33/170	83/18	31/204	78/21.6	29/245	75/25.9	180	33 × 4	1000	39
		115/6.8		109/8.2		103/9.8			1500	43
		198/3.5		188/4.2		178/5.0			2000	51
		269/1.8		255/2.2		242/2.6			2500	62
150	32/290	65/21	30/348	61/25.2	27/417	58/30.2	299	59 × 4.5	1000	42
		136/5.4		129/6.5		122/7.8			1500	53
		107/2.4		197/2.9		186/3.5			2000	63
		279/1.4		265/1.68		251/2.1			2500	74
200	48/326	72/47	43/391	68/56.4	40/469	65/70.5	531	19 × 6	1000	72
		160/11		152/13.2		144/16.5			1500	89
		250/5.0		237/6.0		225/7.5			2000	106
		341/2.8		324/3.4		291/4.1			2500	123
250	46/400	127/20	43/480	114/25	38/576	108/30	774	73 × 8	1500	121
		199/9.0		179/10.8		170/13.5			2000	150
		271/5.0		257/6.0		231/7.5			2500	178
		343/3.2		325/3.8		293/4.6			3000	206
300	59/336	134/25	56/403	127/30	50/483	121/36	1069	25 × 8	1500	146
		213/11	202/13.2	192/15.8		2000			179
		292/6.0	277/7.2	263/8.6		2500			213
		372/3.8	353/4.6	335/5.4		3000			246
350	58/366	107/40	55/402	102/44	52/442	96/48	1263	77 × 8	1500	171
		178/16		169/18		161/22			2000	208
		250/8.5		237/10		226/12			2500	245
		322/5.3		306/6.9		290/9.6			3000	282
400	57/415	92/58	54/48	87/63	51/492	83/69	1612	26 × 8	1500	192
		154/23		142/25		135/27			2000	235
		215/12		204/13		196/15			2500	278
		278/7.7		264/9		250/11			3000	321
450	55/415	81/80	52/456	77/88	49/484	73/96	1995	78 × 8	1500	218
		135/32		128/35		122/38			2000	268
		189/17		180/19		171/21			2500	319
		243/11		230/12		218/13			3000	370
500	90/746	36/241	72/895	32/260	58/984	29/281	2625	29 × 10	1400	535
		68/89		62/96		56/104			1700	581
		102/42		92/45		83/49			2000	627
		126/28		113/30		102/32			2200	658
		166/18		149/19		134/21			2500	704
		198/12		178/13		160/14			2800	750
600	94/820	42/208	85/886	38/224	75/948	34/242	3590	30 × 10	1500	648
		71/102		64/110		58/118			1800	702
		106/47		95/51		86/55			2200	775
		135/30		121/32		111/35			2500	830
		168/21		156/23		141/25			2800	884
		199/14		183/15		168/17			3200	957
